Máquina de perfuração (YDX-6)

Máquina de perfuração (YDX-6)
Equipamento de perfuração (YDX-6) Características do Equipamento de perfuração (YDX-6) Gama de aplicação do Equipamento de perfuração (YDX-6) Parâmetros técnicos do Equipamento de perfuração (YDX-6)

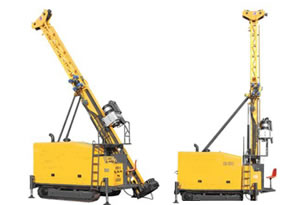

Equipamento de perfuração (YDX-6)
O nosso equipamento de perfuração (YDX-6) possui um sistema de condução hidráulica e está equipada com pistas. Com uma estrutura razoável, sua cabeça de energia é conduzida por um motor variável e sua velocidade é ajustável para 2 engrenagens. Este produto desfruta das seguintes vantagens: centro de baixa gravidade do equipamento de perfuração garante uma operação estável; em uma gama de 0° a 90°, o mastro é ajustável para garantir um ângulo adequado de perfuração do furo. Devido ao contorno bonito e design especial, este produto ganhou uma popularidade a nível mundial.

Características do Equipamento de perfuração (YDX-6)
1) Nós utilizamos peças de marcas de reputação e equipamento auxiliar, como o motor, motor diesel, bomba hidráulica, redutor de engrenagem e algumas válvulas chave e acessórios hidráulico para garantir a qualidade confiável.
2) Torque grande, força de condução poderosa, design prático e racional, modo de controle avançado e uma haste de perfuração longo de 6 metros garantem uma eficiência de operação elevada do equipamento de perfuração.
3) O design especial garante a redução do ruído e de outra contaminação (o ruído pode ser superior a 72db). Este produto é ecológico.
4) O controle do sensor de carga avançado ajuda o equipamento a poupar energia. Isto é, causa menor consumo de força motriz e descarga de calor.

Gama de aplicação do Equipamento de perfuração (YDX-6)
O equipamento de perfuração (YDX-6) pode ser aplicado para ambos perfuração vertical e inclinado. Sendo um equipamento equipado com diamante e perfuração de liga de carboneto, ele pode ser utilizado nos campos da metalurgia, geologia, mineração de carvão, indústria nuclear e para medição em campo de hidrologia.

Parâmetros técnicos do Equipamento de perfuração (YDX-6)

Profundidade do furo do equipamento de perfuração (metros)
Capacidade de perfuração HWT/PQ:1000 metro HRQHP/HQ :1300 metro NRQHP/NQ:1600 metro BRQHP/BQ:2000 metro
Motor principal
Unidade padrão Cummins 6CTA (turbo alimentado e carga de água refrigerada)
Deslocamento 8.3L
Potência (máximo) 178kW(240hp)
RPM nominal (configuração da fábrica) 1,900
TORQUE e classificações RPM
(Motor hidráulico em deslocamento máximo /mínimo, motor principal em 2,200 rpm)
Rpm Nm
Primeira engrenagem 144-420 6400-1670
Segunda engrenagem 520-1100 1380-600
Sistema hidráulica
Bomba primária Bomba hidráulica: bomba Triplex com deslocamento variável de pistão axial para condução do rotador, bomba de lama guincho e niveladores. Com sistema de sensor de carga. Fabricante: Bomba II DANFOSS: tipo de engrenagem: 40 LPM em 300 Bar.
Bomba secundária Óleo de alimentação da bomba duplex com deslocamento variável do pistão axial para cilindro hidráulico e sistema de controle. Com sistema de detecção de carga. fabricante: Bomba II hidrálica Changyuan: tipo de engrenagem:30 LPM em 300 Bar.
Tanque hidráulico
Capacidade 420 L
Cabeça de perfuração
Motor de rotação Motor hidráulico variável duplo Huade /reversível fabricante: SAUER-DANFOSS
Transmissão mecânica Funk 2 velocidades
Intervalos Primeira 8.776:1 segunda 2.716:1
Abertura da cabeça Estilo pivoting, acionado a mão
Mandril hidráulico (PQ) Abertura hidráulica, fixação do disco da mola, tipo C fechado normalmente
Capacidade de retenção axial de 222 400 N
Diâmetro do furo 121mm
Mastro de perfuração e sistema de alimentação
Altura do mastro 10m
Curso de deslizamento 1100mm
Comprimento do curso de alimentação 3200 mm
Puxão de alimentação 30000kg
Impulso de alimentação 30000kg
Puxão do haste 3m ou 6m
Ângulo de ajuste do mastro 0-90o
Ângulo de perfuração 45o fora horizontal para 90overtical para baixo
Trabalho de desenho
Guincho da linha principal – acionada com motores paralelos
Carga do gancho (linha de única parte) tambor descoberto 12000kg
Velocidade de elevação (linha de única parte) tambor descoberto 38-70m/min
Dia. do cabo do guincho da linha principal 21.5mm
Comprimento do cabo de guincho da linha principal 50m
Guincho de perfilagem
Tambor descoberto do puxão da linha 1500kg
Tambor descoberto da velocidade da linha 38-70m/min
Dia. do cabo do guincho de perfilagem 6.3mm
Comprimento do cabo de guincho de perfilagem 2000m
Bomba de lama
Tipo Êmbolo triplex da bomba alternativa
Curso 110mm
Volume de saída (l.p.m) 320,230,165,118
Pressão de descarga (Mpa) 4.0,5.0,6.0,8.0
Dimensões e peso
Dimensões (para transporte) 5900×2240×2500mm (C×L×A)
Peso 9600kg
