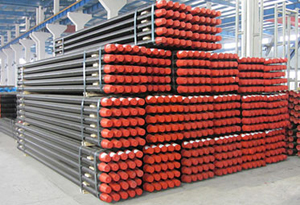

Tubo de perfuração HDD forjado

Especificaçõesdo tubo de perfuração forjada para máquina HDD Vermeer

Modelo da plataforma	Conexão	Dimensão do tubo de perfuração					Grau de tempera e recozimento	Raio mínimo de dobra (m)	Torque máximo (Nm)
		Tubo OD (mm)	Espessura da parede (mm)	Diâmetro externo total (mm)	Comprimento do trabalho (mm)	Peso ( kg)
D7×11, D9X13	Firestick 1	42	6.5	48	1829	12	S135	29	2000
D10X14, D10X15	Firestick 1	42	6.5	48	3048	20	S135	29	2000
D16×20, D18×22	Firestick 1	48	6.5	54	3048	23.5	S135	30	3000
D24X26	Firestick 1	54	7	57	3048	25	S135	31	4000
D24×40	Firestick 1	60.3	7.5	66.7	3048	35	S135	33	6300
D40X40	Firestick 1	60.3	7.5	66.7	4572	50	S135	33	6300
D33×44, D36×50	Firestick 1 ou 2	60.3	7.5	70	3048	36	S135	33	6772
D33×44, D36×50	Firestick 1 ou 2	60.3	7.5	70	4572	51	S135	33	6772
D36×50	Firestick 1	60.3	7.5	70	3048	36	S135	33	6772
D36×50	Firestick 1	60.3	7.5	70	4572	51	S135	33	6772
D36×50	Firestick 1	66.7	8	78	3048	40	S135	40	9000
D36×50	Firestick 1	66.7	8	78	4572	55	S135	40	9000
D50×100/Uni60×70	Firestick 1	73	10	83	3048	55	S135	51	16000
D50×100	Firestick 1	73	10	83	4572	78	S135	51	16000
D50×100/D80×100	Firestick 1	89	10	92	4572	96	S135	72	18000
D100×120	Firestick 2	89	10	104	6096	130	S135	72	24000
D100×120	Firestick 1	89	11.5	111.5	6096	150	S135	80	27000

Especificações do tubo de perfuraçãoforjado para máquina HDD Ditch Witch

Modelo da plataforma	Conexão	Dimensão do tubo de perfuração					Grau de tempera e recozimento	Raio mínimo de dobra (m)	Torque máximo (Nm)
		Tubo OD (mm)	Espessura da parede (mm)	Diâmetro externo total (mm)	Comprimento do trabalho (mm)	Peso ( kg)
JT820/920	DW	42	6.5	50.8	2	13	S135	26	2000
JT920L	DW	42	6.5	50.8	3	21	S135	26	2000
JT1720 /1720M1	DW	52	6.5	63	3	25	S135	30	3200
JT2020M1	DW	60	7.5	66.7	3	35	S135	33	6300
JT2720	DW	60	7.5	70	3	36	S135	33	6772
JT2720M1/3020M1	DW	68	8	76	3	40	S135	33	7000
JT4020	DW	73	10	82.5	4.5	51	S135	51	16000
JT4020M1	DW	83	9	89	4.5	84	S135	65	18000
JT7020 /8020	DW	89	10	101.6	4.5	100	S135	72	24000

Especificações do tubo de perfuraçãoforjado para máquina HDD

Modelo da plataforma	Conexão	Dimensão do tubo de perfuração					Grau de tempera e recozimento	Raio mínimo de dobra (m)	Torque máximo (Nm)
		Tubo OD (mm)	Espessura da parede (mm)	Junta OD (mm)	Comprimento do trabalho (mm)	Peso ( kg)
Caixa 6030	Caixa	60.3	7.5	66.7	3.048	35	S135	33	6300

Especificações do tubo de perfuraçãoforjado para máquina HDD de marca chinesa

Tamanho	Conexão	Dimensão do tubo de perfuração					Grau de tempera e recozimento	Raio mínimo de dobra (m)	Torque máximo (Nm)
		Tubo OD (mm)	Espessura da parede (mm)	Diâmetro externo total (mm)	Comprimento do trabalho (mm)	Peso ( kg)
50×2000mm	DH50	50	6.5	57	2000	20	S135	29	3000
60×3000mm	DH60-1	60	6.5	66.7	3000	35	S135	33	6300
60×3000mm	DH60-1	60	6.5	70	3000	35	S135	33	6300
73×3000mm	NC23(DH23)	73	7.5	80	3000	45	S135	45	13000
73×3000mm	NC26(2 3/8IF)	73	10	87	3000	55	S135	51	16000
83×3000mm	D80 Firestick1	83	9	92	3000	58	S135	65	18000
83×4500mm	D80 Firestick1	83	9	92	4500	84	S135	65	18000
89×4500mm	NC31(2 7/8IF)	89	10	104.8	4500	100	S135	72	24000

Características do Tubo de perfuração HDD (tipo forjado)
A broca do tubo de perfuração de valas tem duas regiões de força de rolamento, para reduzir a resistência durante a construção. Particularmente fornecido para torque elevado, a haste de perfuração é designado com diâmetro interno amplo para o fluido de perfuração, para evitar a deformação da rosca.



1. Ombro de força de rolamento A
2. Ombro de força de rolamento B

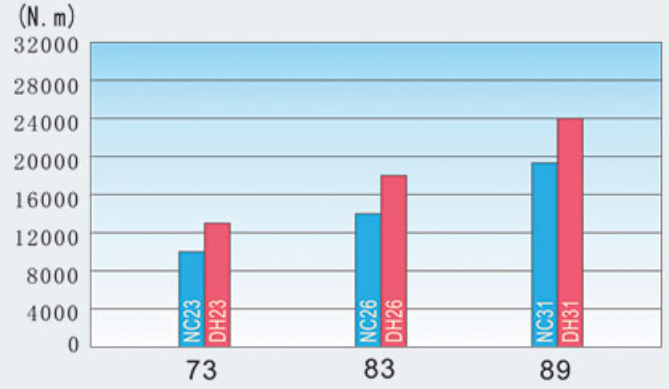

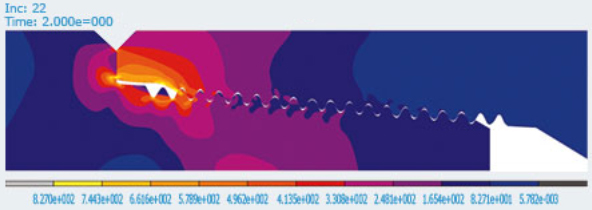

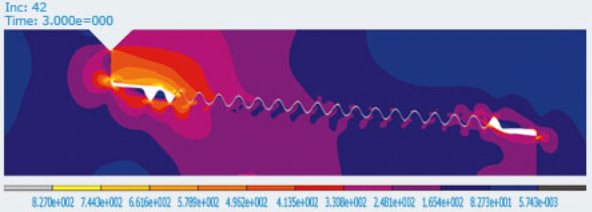

Comparação de propriedade mecânica entre a junta DH e a junta API

Dimensão da junta de tubo de perfuração (mm)

Junta DH

Junta API
